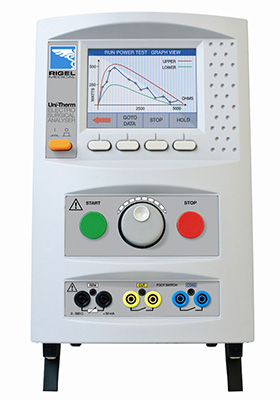

新的高性能Rigel Uni-Therm電燒機分析儀精確測量generators,包括高頻洩漏,大電流,功率分配和病患迴路板報警性能測試。
符合IEC 60601-2-2,Uni-Therm電燒機分析儀能夠驗證和校準所有主要的generators,同時通過所有自動測試程序,最重要的是安全的引導用戶。
獨特的高功率低電感負載箱使性能測試高達8安培、duty cycle高達100%,使分析儀成為用於常規和大功率電燒機generators的校準和性能測試的極其通用測試儀器。負載箱允許在0-5115Ω的範圍內測試,擁有超過1000 steps解析度,提供高詳細的功率曲線。Rigel Uni-Therm也由單一機箱內提供一切必要的電阻,提倡安全工作的實踐。
迴路電極監測功能既可以自動執行,也可以手動執行。高精度電位計提供1Ω解析度內的測試,是基於阻抗變化測試報警設置的理想選擇。
產品功能包括板載內存、測試自動化、全面的數據管理功能和廣泛的內置電阻,而全彩大螢幕顯示易於遵循的步驟指示,以確保設備的正確連接測試。
藍牙技術允許無線連接PC和其他設備,以便快速且方便地下載測試數據和上傳電燒機設備的功率曲線和製造商的測試具體方案。通過內置示波器輸出可以檢查輸出波形,從而方便地確認所需的波形形狀。
Uni-Therm高性能電燒機分析儀是Rigel儀器所提供的醫療高性能專業生物醫學測試設備的一部分。
技術規格
規格 | |
---|---|
功率測量 | 應用波形的有效值 |
額定功率 | 0 - 500W(RMS) |
精度 | ±(1W + 5% of value) |
Duty cycle | 100% 高達 60 秒 |
負載箱 | 0 - 5115Ω |
解析度 | 5Ω |
電壓(峰值) | 0 - 10kV(峰值) - 僅封閉負載 |
精度 | ±(讀數的10% +15v) 僅在具有封閉負載的活性電極和分散電極之間進行測量。 |
電壓 | 0 - 700V (RMS) |
精度 | 5V + 讀數10% |
電流 | 0 - 6000毫安(RMS) |
精度 | ±(讀數的2% +10mA) |
波峰因數 | 1.4 - 20(V峰值/ V RMS) 兩個較高的峰值電壓測量被用於計算 |
RMS頻寬 | |
Instrumentation only | 30 Hz到10 MHz(-3 dB) |
With loads: | 30 Hz到2.5 MHz(-3 dB) |
Variable loads | 0 - 5115Ω,steps @5Ω(1023 steps) |
精度 | R 1% |
負載陣列 | 陶瓷電阻(非電感) |
測量延遲 | 腳踏開關延遲200 - 5000 ms之間選擇(解析度10 ms) |
RF洩漏(高頻洩漏) | |
Active | From active part to earth |
被動 | From plate - receptacle - to earth |
負載 | 可變功率測量固定2 x200Ω |
迴路電極監測 | |
範圍 | 1475Ω,steps @1Ω steps電動機驅動電位器 |
報警暫存器 | 高與低,手動確認 |
測距 | 手動或自動 |
輸出連接器 | |
遠程腳踏開關控制(CUT) | 2 x 4mm的 - 黃色,單個繼電器觸點 |
遠程腳踏開關控制(COAG) | 2 x 4mm的 - 藍色,單個繼電器觸點 |
高頻漏電流和功率測量 | 通過4毫米插座 |
USB | PC下載/未來PC軟件 |
示波器輸出 | 5V / A,百毫安射頻電流最小輸入 |
隔離 | |
測量裝置與外殼之間的10kV隔離 | |
低頻濾波器 | |
100 Hz濾波器,避免低頻干擾或干擾 | |
儲存和調用 | |
記憶 | 約5000條記錄 |
輸出 | CSV和SSS格式 |
一般規格 | |
尺寸 | 370 x 300 x 204 mm |
重量 | 10 公斤 |
操作溫度 | 15 °C to 40 °C |
儲存溫度 | 0 °C to 50 °C |
主電源 | 120/230 VAC +10%; 48 - 66 Hz, 35 VA |
儀器型號 | 398A910 |
